Частая ситуация: заказали отвод и переход, привезли на объект — а состыковать их между собой не получается. Это не брак и не ошибка в заказе. Разбираем, почему так происходит и что нужно докупить, чтобы собрать узел.
Почему отвод и переход не соединяются напрямую
Потому что оба элемента — фасонные. Отвод, переход, тройник, врезка изготавливаются так, чтобы вставляться в воздуховод, а не друг в друга. У них нет между собой стыковочного узла.
Чтобы соединить два фасонных элемента, между ними нужен небольшой кусок круглого воздуховода — он и служит соединителем.

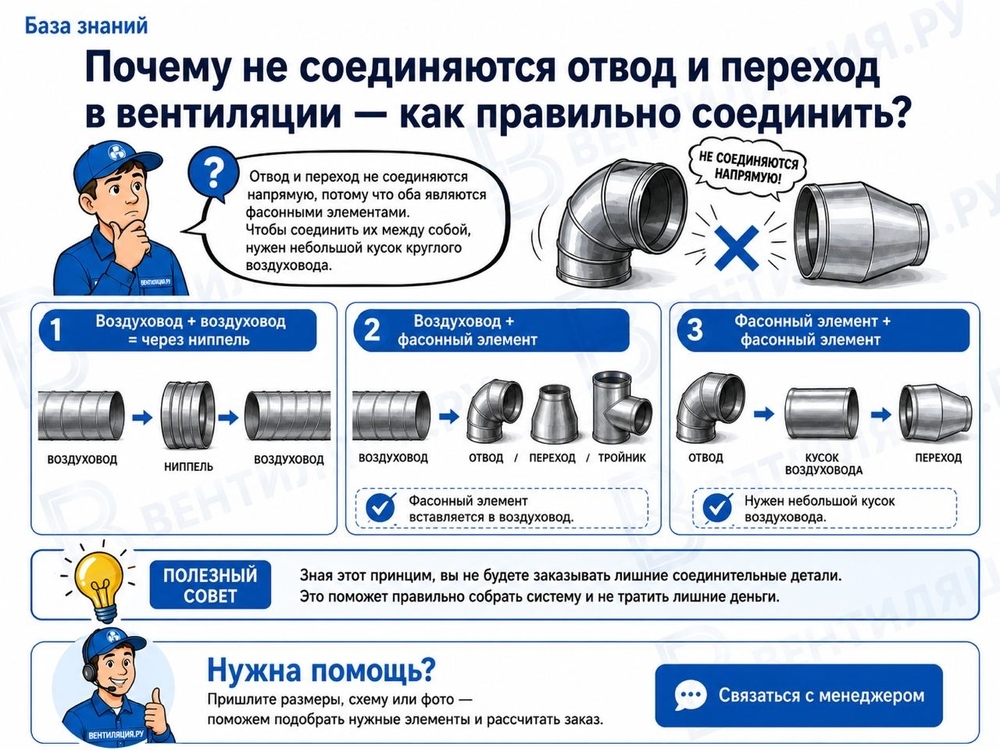

Связаться с менеджеромТри схемы соединения элементов вентиляции: воздуховод + воздуховод, воздуховод + фасонный элемент, фасонный элемент + фасонный элемент
Три правила соединения
1Воздуховод + воздуховод — через ниппель
Два круглых воздуховода между собой соединяются ниппелем. Он вставляется внутрь обоих участков и стягивает трассу.
2Воздуховод + фасонный элемент — напрямую
Отвод, переход или тройник вставляется прямо в воздуховод. Никаких дополнительных деталей не нужно.
3Фасонный элемент + фасонный элемент — через кусок воздуховода
Отвод с переходом (как и отвод с тройником, переход с врезкой) стыкуются только через небольшой отрезок круглого воздуховода.
Коротко в таблице
Что соединяем
Чем соединяем
Пример
Воздуховод + воздуховод
Ниппель
Наращивание прямой трассы
Воздуховод + фасонный элемент
Ничего не нужно, вставляется напрямую
Воздуховод + отвод / переход / тройник
Фасонный элемент + фасонный элемент
Кусок круглого воздуховода
Отвод + переход
Как правильно соединить отвод и переход
Порядок такой:
отрезаем (или заказываем) кусок круглого воздуховода нужного диаметра — обычно достаточно 100–200 мм;
вставляем в него отвод с одной стороны;
с другой стороны вставляем переход;
стягиваем стыки и герметизируем.
Диаметр куска воздуховода выбирается по той стороне перехода, которой он стыкуется с отводом.
Полезный совет Зная этот принцип, вы не будете заказывать лишние соединительные детали. Это поможет правильно собрать систему и не тратить лишние деньги.
Не пытайтесь стянуть два фасонных элемента напрямую Такой стык не держит геометрию, даёт подсосы воздуха и со временем расходится. Небольшой отрезок воздуховода стоит дешевле, чем переделка узла.
