«Мне нужно изготовить воздуховоды на фланцах. Вы такие делаете?» — частый вопрос покупателей. Да, делаем. Чаще всего речь идёт о системе аспирации на производстве: такие воздуховоды собираются именно на фланцах. Разбираем, из чего они состоят и почему аспирация стоит дороже обычной вентиляции.

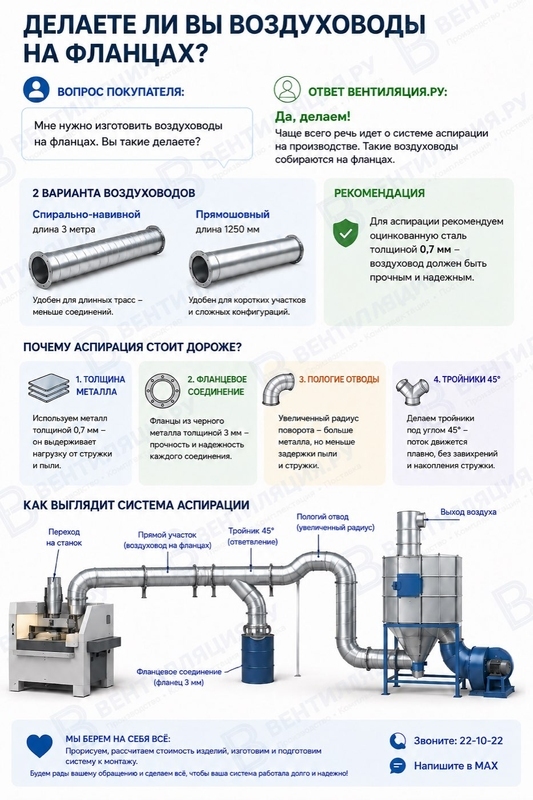

Нажмите на картинку, чтобы открыть в полном размере — с телефона удобно рассматривать по частям. Все данные с картинки продублированы текстом ниже.
Рекомендация по материалу Для аспирации рекомендуем оцинкованную сталь толщиной 0,7 мм — воздуховод должен быть прочным и надёжным: внутри него постоянно движутся стружка и пыль.
Почему аспирация стоит дороже обычной вентиляции
1Толщина металла
Используем металл толщиной 0,7 мм — он выдерживает нагрузку от стружки и пыли. В обычной вентиляции металл тоньше.
2Фланцевое соединение
Фланцы из чёрного металла толщиной 3 мм — это прочность и надёжность каждого соединения на трассе.
3Пологие отводы
Увеличенный радиус поворота: металла уходит больше, зато пыль и стружка не задерживаются в отводе.
4Тройники 45°
Делаем тройники под углом 45° — поток движется плавно, без завихрений и накопления стружки в узле.
Нужен расчёт аспирации?
Пришлите схему цеха или список станков — прорисуем трассу, посчитаем стоимость изделий и изготовим комплект.
Не экономьте на толщине и радиусах Тонкий металл на аспирации быстро истирается стружкой, а крутые отводы забиваются. Переделка узла обходится дороже, чем сразу заложенные 0,7 мм и пологий радиус.
Что мы берём на себя
1Прорисуем трассу
По схеме цеха или списку оборудования соберём конфигурацию системы.
Сделаем комплект на своём производстве и передадим готовым к сборке на объекте.
Частые вопросы
Делаете ли вы воздуховоды на фланцах?
Да. Чаще всего такие воздуховоды нужны для систем аспирации на производстве — они собираются на фланцевых соединениях. Изготавливаем по вашим размерам и чертежам.
Какую толщину металла использовать для аспирации?
Рекомендуем оцинкованную сталь 0,7 мм для воздуховодов и чёрный металл 3 мм для фланцев. Внутри системы постоянно движутся стружка и пыль, поэтому стенка должна выдерживать истирание.
Почему аспирация дороже обычной вентиляции?
Из-за четырёх вещей: более толстый металл, фланцы 3 мм на каждом соединении, пологие отводы с увеличенным радиусом и тройники под 45°. Всё это увеличивает расход материала, зато система не забивается и служит дольше.
Какой воздуховод выбрать — спирально-навивной или прямошовный?
Спирально-навивной идёт секциями по 3 метра и удобен на длинных прямых трассах: меньше соединений. Прямошовный по 1250 мм удобнее на коротких участках и там, где много поворотов.
Соберём аспирацию под ваш цех
Прорисуем систему, рассчитаем стоимость, изготовим и подготовим к монтажу. Отгрузка от 1 дня.
