Что ещё нужно для монтажа вентиляции, кроме воздуховодов
Воздуховоды приехали на объект, монтажники вышли — и выясняется, что вешать не на что. Крепёж считают в последнюю очередь, а он нужен в тот же день, что и трубы. Разбираем, что именно заказывать вместе с воздуховодами и как подобрать крепление под ваше основание.

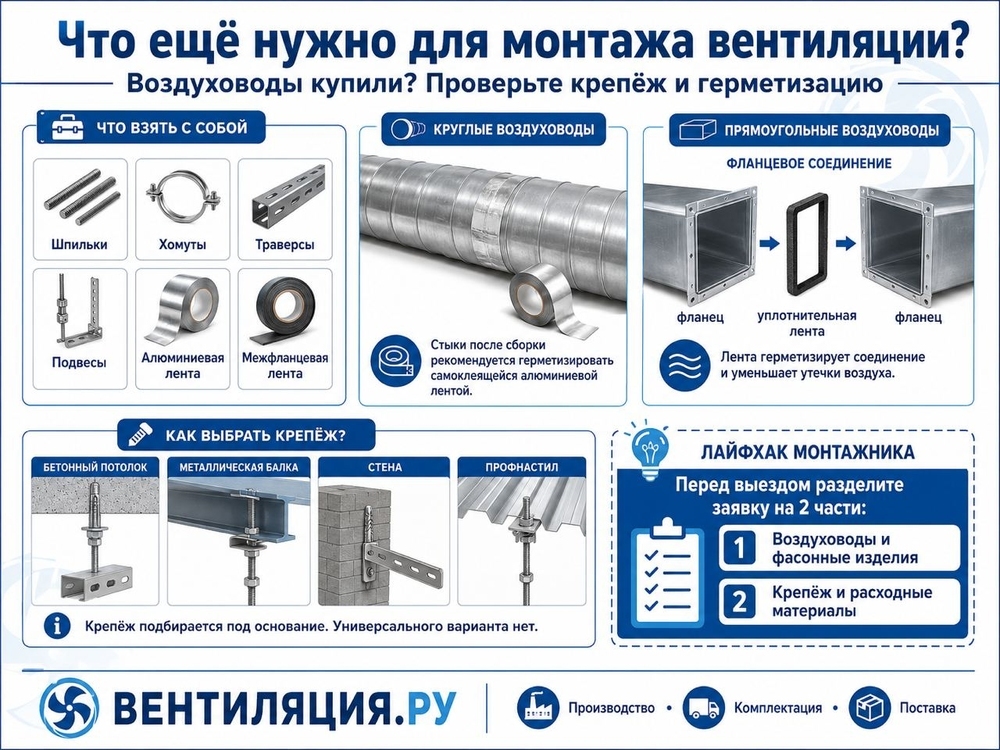

Нажмите на картинку, чтобы открыть в полном размере — с телефона удобно рассматривать по частям. Все данные с картинки продублированы текстом ниже.
Шаг креплений Обычно 1,5–3 метра. Чаще — на тяжёлых участках, аспирации и там, где идёт толстый металл. Плюс отдельная точка у каждого фасонного изделия: отвод и тройник тяжелее прямого участка и создают момент на трассе.
Как выбрать крепление под основание
Это главный вопрос, на котором спотыкаются: хомут подбирают по диаметру трубы, а вот чем закрепиться сверху — зависит от того, что у вас над головой.
1Бетонное перекрытие
Самый простой случай. Забивной анкер в потолок, в него резьбовая шпилька, на шпильке хомут или траверса. Высота регулируется гайкой — трассу можно выставить по уровню уже после того, как всё повешено.
2Металлическая балка
Сверлить несущую балку обычно нельзя — это вмешательство в конструкцию. Используют балочный зажим: он обхватывает полку двутавра и даёт резьбовое гнездо под шпильку. Ничего не сверлится, крепление снимается без следов.
3Стена
Когда трассу ведут вдоль стены, а не под потолком. Ставят консоль на анкерах, на неё ложится воздуховод. Важно учесть материал стены: в газобетон и пустотелый кирпич обычный анкер не держит, нужен химический или специальный дюбель.
4Профнастил кровли
Самая частая ошибка на складах и в ангарах. К самому листу профнастила вешать нельзя — он тонкий и работает на изгиб, крепление вырвет вместе с куском кровли. Крепиться нужно к прогонам или фермам, то есть к несущей конструкции под настилом.
Посчитаем крепёж по вашей трассе
Пришлите схему или спецификацию — скажем, сколько метров шины, сколько уголков, хомутов и шпилек нужно, и отгрузим всё вместе с воздуховодами.
Не заменяет межфланцевую: снаружи заклеенный негерметичный фланец всё равно свистит
Метраж ленты считают по периметру, а не по длине трассы Частая ошибка в смете. Нужен периметр воздуховода, умноженный на число стыков. Для короба 500 × 300 мм это 1,6 метра на каждый стык — при сорока стыках набегает больше шестидесяти метров. Ленту клеят на один из двух фланцев, дублировать не нужно.
Лайфхак: делите заявку на две части
Воздуховоды и фасонные изделия считаются по чертежу — это точная работа, и делать её нужно один раз. Крепёж считается по трассе и её основанию, и вот тут почти всегда всплывают детали: над этим участком балка, здесь профнастил, а тут проходит кабельный лоток и подвес приходится сдвигать.
Поэтому удобно разделить: сначала заказать воздуховоды и запустить их в работу, а крепёж досчитать, пока изделия изготавливаются. Срок на крепёж — от 1 до 5 дней, он не станет узким местом. Зато не придётся переделывать спецификацию из-за того, что на объекте всё оказалось иначе.
Обратная ситуация тоже встречается: крепёж заказали заранее «по типовому», а на месте выяснилось, что половина не подходит под основание. Возвращать мелочёвку никому не хочется.
Что ещё забывают
Гибкие вставки — с двух сторон вентилятора. Без них вибрация уходит по всей трассе, и гудит вся система;
обратный клапан — если выключенная вытяжка превращается в открытую форточку;
люк в подвесном потолке напротив канального вентилятора — иначе к нему потом не подобраться;
запас 5–10% на шину и ленту — часть уходит в обрезь при роспуске палки на короткие стороны.
Частые вопросы
С каким шагом крепить воздуховод?
Обычно 1,5–3 метра. Чаще — на тяжёлых участках, аспирации и там, где идёт толстый металл. Плюс отдельная точка крепления у каждого фасонного изделия: отвод и тройник тяжелее прямого участка.
Можно ли крепить воздуховод к профнастилу кровли?
К самому листу нельзя — он тонкий и работает на изгиб, крепление вырвет вместе с куском кровли. Крепиться нужно к прогонам или фермам, то есть к несущей конструкции под настилом.
Чем отличается межфланцевая лента от алюминиевой?
Межфланцевая кладётся между фланцами до затяжки и закрывает щели изнутри соединения. Алюминиевая клеится снаружи поверх готового стыка, её основное применение — швы гибких воздуховодов. Одна другую не заменяет.
Сколько нужно уголков на фланец?
Четыре уголка на один фланец и восемь на стык двух секций. Умножьте на количество стыков в трассе и добавьте небольшой запас: уголок мелкий и легко теряется на объекте, а без него монтаж встаёт.
За сколько дней приходит крепёж?
От 1 до 5 дней. Ходовые позиции — шина, уголок, хомуты, лента — обычно есть на складе. Редкие типоразмеры привозим под заказ, срок уточняйте у менеджера.
