«Мне нужно сделать вытяжку из подвала. Это сложно?» — спрашивают часто. Нет, несложно. В большинстве случаев подвалу хватает естественной вентиляции с дефлектором: без электричества, без вентилятора и без обслуживания. Разбираем, что выбрать — дефлектор ЦАГИ или турбодефлектор, и из чего собирается такая вытяжка.

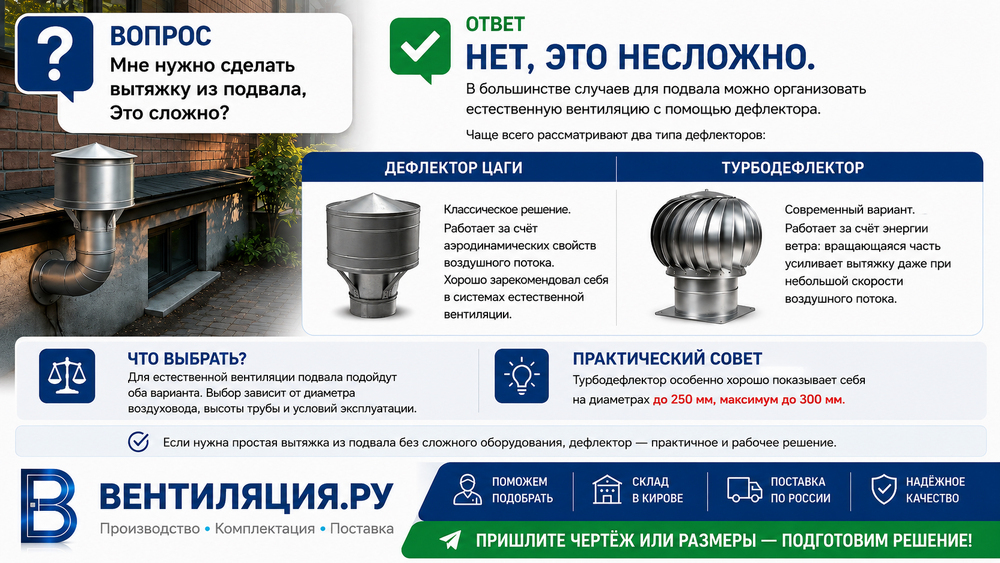

Нажмите на картинку, чтобы открыть в полном размере — с телефона удобно рассматривать по частям. Все данные с картинки продублированы текстом ниже.
Зачем подвалу вытяжка
Подвал — самое сырое место в доме. Земля вокруг холодная, воздух внутри тёплый, влага оседает на стенах конденсатом. Без движения воздуха это заканчивается одинаково: плесень по углам, затхлый запах, который тянет наверх по лестнице, ржавчина на всём металлическом и испорченные запасы, если подвал используют как погреб.
Хорошая новость в том, что для подвала обычно не нужна приточная установка или канальный вентилятор. Достаточно естественной тяги, усиленной дефлектором.
Два варианта: ЦАГИ и турбо
Дефлектор ЦАГИ
Классическое решение, проверенное десятилетиями
Работает за счёт аэродинамики: ветер обтекает корпус, разгоняется и создаёт разрежение над каналом
Практический совет Турбодефлектор особенно хорошо показывает себя на диаметрах до 250 мм, максимум до 300 мм. На больших сечениях турбине уже не хватает ветра, чтобы дать заметный прирост, и переплата за неё перестаёт оправдываться.
Что выбрать под ваш случай
Для естественной вентиляции подвала подойдут оба варианта. Выбор зависит от трёх вещей.
1Диаметр воздуховода
До 250 мм — турбодефлектор работает отлично, это его размер. От 300 мм и выше — берите ЦАГИ: он не зависит от того, раскрутится турбина или нет, и на крупном канале даёт стабильный результат.
2Высота трубы
Тяга в естественной системе создаётся разницей высот: чем выше выведен канал над уровнем подвала, тем сильнее тянет. Если труба короткая и низкая, дефлектор её не спасёт — сначала поднимите канал, потом ставьте головку.
3Условия эксплуатации
Турбодефлектор — механизм на подшипниках. Если труба стоит в месте, куда зимой наметает снег и где никто её не проверяет годами, надёжнее ЦАГИ: ему нечему заклинить.
Подберём под ваш подвал
Назовите диаметр канала, высоту трубы и площадь подвала — скажем, что поставить, и посчитаем комплект вместе с воздуховодом.
хомуты — закрепить трубу к стене или в перекрытии;
приточное отверстие — внизу, с противоположной стороны подвала.
Воздуховоды и дефлекторы мы изготавливаем сами, диаметры 100–315 мм есть на складе, свыше — под заказ. Раздел каталога: воздуховоды и фасонные изделия.
Без притока вытяжка не работает Самая частая ошибка. Люди выводят трубу с дефлектором и удивляются, что ничего не тянет. Воздух не может выйти, если ему нечем замениться: нужно приточное отверстие внизу, желательно в противоположном от вытяжки углу — тогда воздух пройдёт через весь объём, а не по короткому пути от дырки к дырке.
Ещё три ошибки, которые сводят тягу к нулю
1Длинные горизонтальные участки
Естественная тяга слабая, она не продавит длинную горизонталь. Канал должен идти вертикально, горизонтальную вставку делайте как можно короче и с небольшим уклоном в сторону выхода.
2Труба ниже конька или стены
Если оголовок оказался в зоне ветровой тени — за скатом кровли, за стеной, между соседними постройками — ветер до него не доходит. Ни один дефлектор в такой позиции работать не будет.
3Гофра вместо жёсткой трубы
Гофрированный рукав сильно тормозит поток. На вентиляторной системе это заметно, на естественной — критично: тяги и так немного, а гофра съест то, что осталось.
Частые вопросы
Нужен ли вентилятор для вытяжки из подвала?
В большинстве случаев нет. Подвалу хватает естественной вентиляции с дефлектором: без электричества, без обслуживания и без счетов. Вентилятор берут, когда подвал большой, используется как мастерская или производственное помещение, либо когда естественной тяги не хватает по условиям площадки.
Что лучше — дефлектор ЦАГИ или турбодефлектор?
Для подвала подойдут оба. Турбодефлектор даёт больший прирост тяги и хорошо работает на диаметрах до 250 мм, максимум до 300 мм. Дефлектор ЦАГИ дешевле, у него нет подвижных частей и он не требует обслуживания. На крупных каналах и в местах, куда трудно добраться, надёжнее ЦАГИ.
Почему вытяжка не тянет, хотя дефлектор стоит?
Чаще всего нет притока: воздуху нечем замениться. Нужно приточное отверстие внизу, в противоположном от вытяжки углу подвала. Другие причины: труба выведена низко или в ветровую тень, в канале длинный горизонтальный участок, вместо жёсткой трубы поставлена гофра.
Какой диаметр канала нужен для подвала?
Зависит от объёма помещения и того, как подвал используется. Назовите площадь, высоту потолка и что там хранится — подскажем диаметр. Диаметры 100–315 мм у нас есть на складе, больше — изготавливаем под заказ.
Дефлекторы вы делаете сами?
Дефлекторы ЦАГИ изготавливаем на своём производстве из оцинкованной и нержавеющей стали, поэтому по ним сроки короче и цена ниже. Турбодефлекторы привозим под заказ — их мы не производим.
