Шпаргалка монтажника: круглый или прямоугольный воздуховод?
Короткая шпаргалка для подбора и монтажа: чем отличаются круглый и прямоугольный воздуховод, можно ли их совмещать и как быстро перевести прямоугольное сечение в диаметр по таблице эквивалентов.

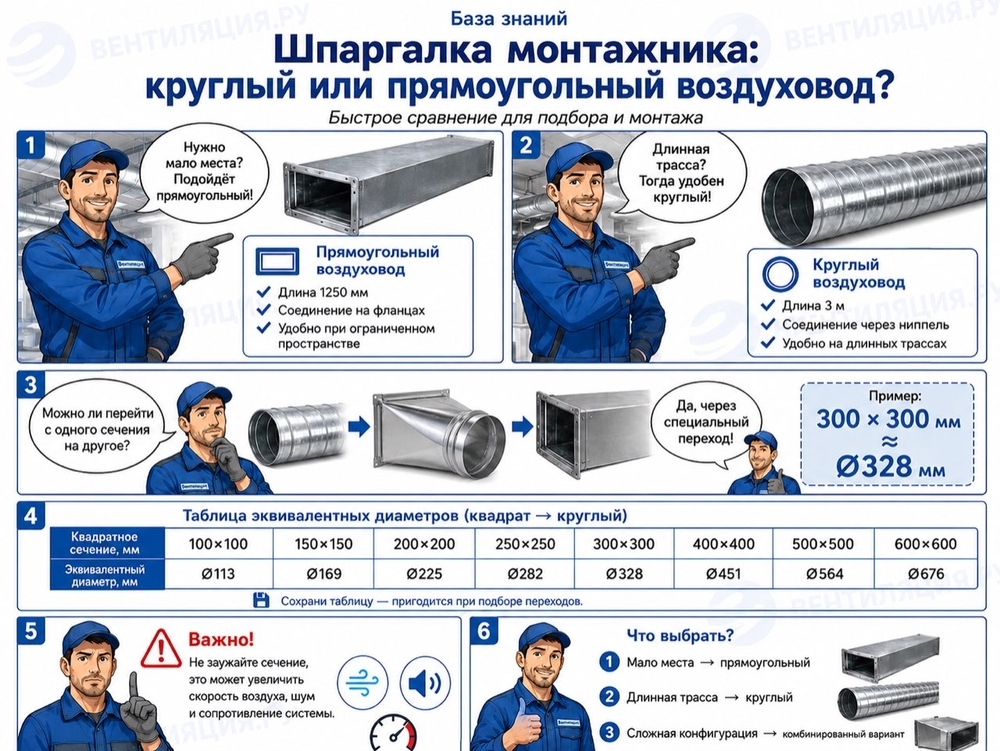

Нажмите на картинку, чтобы открыть в полном размере — с телефона удобно рассматривать по частям. Все данные с картинки продублированы текстом ниже.
Прямоугольный или круглый — что где удобнее
Прямоугольный
Длина секции — 1250 мм
Соединение — на фланцах
Удобен при ограниченном пространстве: под потолком, в коробе, вдоль стены
Да — через специальный переход. В одной системе спокойно сочетаются круглые и прямоугольные участки: где нужно компактно, ставят прямоугольный, где нужна протяжённая линия — круглый, а между ними монтируется переход.
Что ещё понадобится на трассе: отвод — для поворота, ниппель — чтобы состыковать два круглых воздуховода, тройник — для ответвления. Изготавливаем все фасонные элементы по вашим размерам.
Пример пересчёта Прямоугольное сечение 300 × 300 мм примерно соответствует круглому Ø328 мм.
Таблица эквивалентных диаметров
Таблица показывает, какому диаметру круглого воздуховода приблизительно соответствует квадратное сечение. Пользуйтесь ей для предварительного подбора переходов.
Квадратное сечение, мм
Эквивалентный диаметр, мм
100 × 100
Ø113
150 × 150
Ø169
200 × 200
Ø225
250 × 250
Ø282
300 × 300
Ø328
400 × 400
Ø451
500 × 500
Ø564
600 × 600
Ø676
Сохраните таблицу Она пригодится при подборе переходов и подготовке заявки — не придётся считать каждый раз заново.
Не знаете, какое сечение взять?
Пришлите размеры или схему — подберём сечение и посчитаем комплект. Ответим в течение часа в рабочее время.
Важно: не заужайте сечение Уменьшение сечения канала без необходимости увеличивает скорость воздуха, шум и сопротивление системы. Окончательный размер выбирайте по проекту — с учётом расхода воздуха и характеристик оборудования.
Что выбрать?
1Мало места — прямоугольный
Компактно проходит под потолком и вдоль стен, вписывается в короб.
2Длинная трасса — круглый
Секции по 3 метра и соединение ниппелем: меньше стыков, быстрее монтаж.
3Сложная конфигурация — комбинированный вариант
Участки разных форм соединяются переходом — там, где этого требует помещение.
Нужна помощь с подбором?
Пришлите размеры, схему или проект — подберём сечение, изготовим воздуховоды и переходы, укомплектуем объект. Отгрузка от 1 дня.
Чем круглый воздуховод отличается от прямоугольного?
Круглый выпускается секциями по 3 метра и соединяется ниппелем — меньше стыков, быстрее монтаж на длинных трассах. Прямоугольный идёт секциями по 1250 мм и собирается на фланцах — он компактнее там, где мало места: под потолком, в коробе, вдоль стены.
Можно ли соединить круглый и прямоугольный воздуховод?
Да. В одной системе спокойно сочетаются участки разной формы, между ними ставится специальный переход. Переходы изготавливаются по размерам вашей трассы.
Какому диаметру соответствует сечение 300 × 300 мм?
Примерно Ø328 мм. Для других размеров пользуйтесь таблицей эквивалентных диаметров выше: 100 × 100 мм — Ø113, 200 × 200 мм — Ø225, 400 × 400 мм — Ø451, 600 × 600 мм — Ø676.
Можно ли уменьшить сечение воздуховода, если не хватает места?
Без необходимости — нежелательно. Заужение увеличивает скорость воздуха, шум и сопротивление системы. Если места мало, обычно выгоднее перейти на прямоугольное сечение с той же площадью, а не уменьшать канал.
