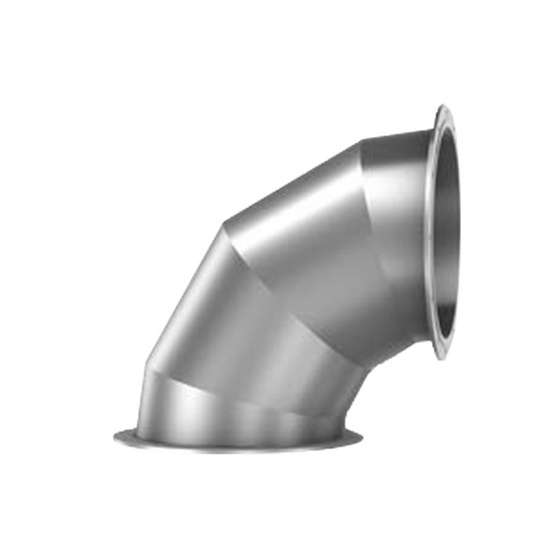

Отвод круглый с плавным радиусом

Собственное производство Отгрузка от 1 дня По вашим чертежам

Отвод с увеличенным радиусом поворота для аспирации. Плавный изгиб не даёт стружке ударяться в стенку и забивать трассу. Фланцевое соединение, металл 0,7–0,8 мм.

Материал	оцинкованная сталь, нержавейка
Толщина металла	0,7 · 0,8 мм
Радиус	увеличенный, плавный
Углы	90° и 45°
Соединение	фланцевое
Диаметры	100–315 мм со склада, свыше — под заказ
Цена	по запросу

Купить +7 (8332) 22-10-22

Пришлите размеры или спецификацию — ответим в течение часа в рабочее время

Зачем нужен плавный радиус

В обычном сегментном отводе поворот крутой. Для воздуха это нормально, а для стружки — нет: частицы летят по инерции прямо, бьются во внешнюю стенку и тормозят. Дальше происходит одно из двух — либо стенка протирается насквозь, либо в месте удара начинает копиться завал, который со временем перекрывает трассу.

Другие исполнения: Круглый Прямоугольный Под изоляцию

Отвод с увеличенным радиусом разворачивает поток мягко. Стружка идёт по дуге, не теряя скорости, износ распределяется по большей площади.

Что это даёт на практике

Трасса не забивается в поворотах — реже приходится вскрывать и чистить
Отвод служит дольше: нет одной точки, куда бьёт вся стружка
Меньше потери разрежения — вентилятор тянет ровнее по всей длине

Углы 90° и 45°. Если место позволяет, поворот лучше набирать двумя отводами по 45° — для абразивной среды это ещё мягче, чем один на 90°.

Отвод круглыйниппельное соединение, вентиляция Отвод прямоугольныйдля прямоугольных трасс Отвод под изоляциюдля утеплённых трасс

Не нашли нужный размер?

Работаем по чертежам и спецификациям заказчика: нестандартные размеры, нержавейка, увеличенная толщина металла. Пришлите эскиз или список позиций — посчитаем и назовём срок.
