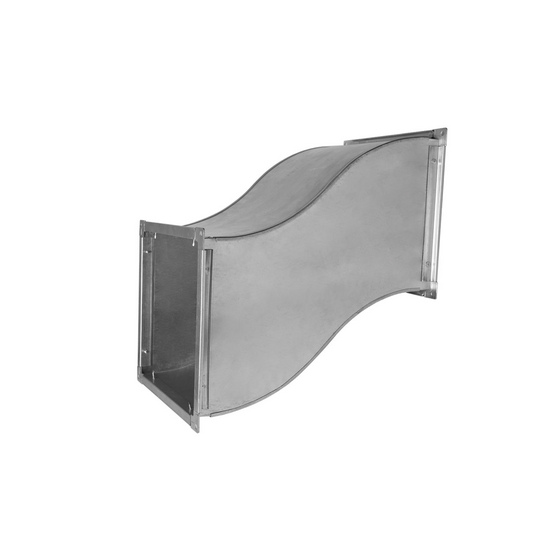

Утка прямоугольного сечения

Собственное производство Отгрузка от 1 дня По вашим чертежам

Z-образное смещение трассы: воздуховод уходит в сторону и дальше идёт параллельно прежнему направлению. Нужна, чтобы обойти балку, колонну или трубу, не разрывая магистраль.

Материал	оцинкованная сталь, нержавейка
Толщина металла	0,5 · 0,7 · 0,8 мм
Сечение	до 1000 × 1000 мм
Соединение	монтажная шина 20 и 30
Срок изготовления	3–10 дней
Цена	по запросу

Купить +7 (8332) 22-10-22

Пришлите размеры или спецификацию — ответим в течение часа в рабочее время

Где применяется

На реальном объекте трасса редко идёт по прямой: на пути попадаются балки, ригели, трубы отопления, кабельные лотки. Обходить их двумя отводами по 45° можно, но это два узла, два стыка и лишняя длина.

Утка делает то же самое одним изделием: воздуховод смещается на нужное расстояние и продолжает идти в прежнем направлении.

Что указать при заказе

Сечение воздуховода
Величину смещения — на сколько нужно уйти в сторону
Длину утки, если место ограничено
Направление смещения относительно потока

Чем длиннее утка при том же смещении, тем плавнее переход и меньше потери давления. Если запас по месту есть — лучше сделать её длиннее.

Не нашли нужный размер?

Работаем по чертежам и спецификациям заказчика: нестандартные размеры, нержавейка, увеличенная толщина металла. Пришлите эскиз или список позиций — посчитаем и назовём срок.
